，填補(bǔ)了混凝土的毛細(xì)孔，進(jìn)而使混凝土表層稠化
，提高了密度和強(qiáng)度
，由此改善了混凝土表面的各項(xiàng)性能。
這個(gè)基本原理是建筑化學(xué)品供應(yīng)商開發(fā)各類硬化劑產(chǎn)品的基礎(chǔ)
，不同類型的硬化劑之于混凝土性能的改善會(huì)產(chǎn)生不同的效果
，淺顯地講，就是高品質(zhì)的產(chǎn)品可在混凝土表面形成一定厚度的“硬殼”
，而低品級(jí)的產(chǎn)品只會(huì)形成很薄的“硬皮”
；并且高品質(zhì)的產(chǎn)品所形成的硬化層更致密，同時(shí)性能能夠持續(xù)增長(zhǎng)
。這種差異的來源
，是由于高品質(zhì)的硬化劑是配方產(chǎn)品并采用了活化處理
，使有效成分能夠滲入更深，且產(chǎn)品有效固含量高
，能夠參與反應(yīng)的有效成分較多
；而低品級(jí)的產(chǎn)品一般未經(jīng)特殊處理，且有效固含量較低
。一些優(yōu)質(zhì)的硬化劑具有特殊的配方
，經(jīng)這種產(chǎn)品處理過的混凝土具有更加優(yōu)異的性能，更漂亮的外觀
，或更具環(huán)境安全性
。
功效：在滲透型液體硬化劑的功效中，一些效果在數(shù)小時(shí)或幾天內(nèi)即可發(fā)生
，比如防塵
、硬化、養(yǎng)護(hù)等
，而光亮及密封等效果需要較長(zhǎng)時(shí)間
。另外液體硬化劑是一種混凝土增強(qiáng)材料
，不存在獨(dú)立的表面物理性能
，其最終能達(dá)到的效果與水泥基面層的狀況相關(guān)聯(lián)，以下一些典型情況的指標(biāo)供參考：
防 塵：施工結(jié)束后即可達(dá)到防塵效果
，且表面永遠(yuǎn)不再因風(fēng)化
、塵粒析出等原因產(chǎn)生灰塵。
硬 度：經(jīng)多次機(jī)械提漿及收光的原漿混凝土地面
，產(chǎn)品施工結(jié)束28日以上：
C25混凝土：7度（莫氏）以上
，一年以后可達(dá)8度以上；
C30及以上混凝土：7.5度以上
，六個(gè)月以后可達(dá)8度以上
；
干撒式水泥基耐磨地坪地面，產(chǎn)品施工結(jié)束7日以上：8度以上
。
抗?jié)B性：（表面吸水量（24H））：
產(chǎn)品施工結(jié)束3日以上
，表面吸水量≤1mm；7日以上≤0.8mm
；28日以上≤0.5mm
；180天以上≤0.2mm
耐磨性：（耐磨度比，以C25混凝土地面為基準(zhǔn)）:
產(chǎn)品施工結(jié)束7日以上
，耐磨度比≥210%
； 28日以上≥235%；90天以上≥300%
固含量：理論上講
，固含量越高硬化效果越好
，但在實(shí)際上存在一個(gè)有效滲透問題
，如果沒有一個(gè)合理的配方和有效的活化處理，過高的固含量其實(shí)是阻礙了硬化劑的持續(xù)滲透
。在提到硬化劑產(chǎn)品的固含量時(shí)
，需要明確的是，能夠有效滲透并參與反應(yīng)的部分
，才是有作用的
。決定地面最終效果的，應(yīng)該是“深度”（硬化劑滲透深度）+“稠度”（同一深度內(nèi)反應(yīng)生成物的多寡）
。
需要注意的是
，這里所指的固含量是指現(xiàn)場(chǎng)使用時(shí)的含量而非商品含量，一些非配方類產(chǎn)品在銷售時(shí)以濃縮液形式提供
，其固含量一般高于配方類產(chǎn)品
，但在現(xiàn)場(chǎng)使用時(shí)需要加水稀釋，所以實(shí)際使用時(shí)的含量一般又低于配方類產(chǎn)品
。由于存在最佳配合比問題
，配方類產(chǎn)品多是開封后直接使用，無需也不適宜加水稀釋
。

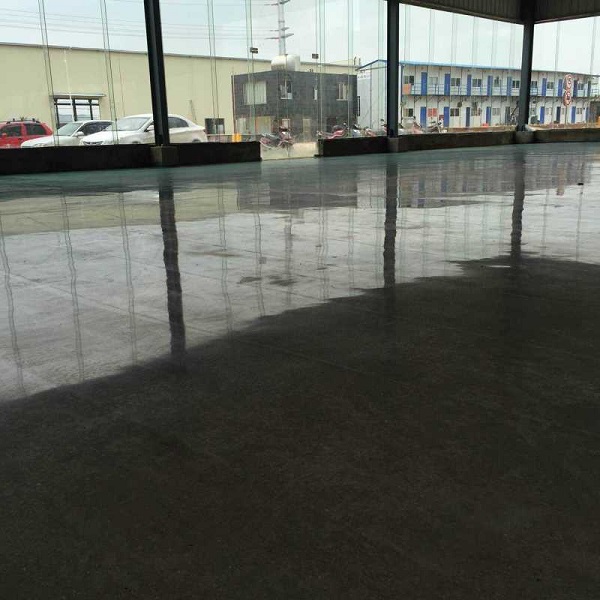

光亮：經(jīng)液體硬化劑處理過的地面
，一般會(huì)呈現(xiàn)出不同程度的光澤。這種光澤的來源
，一是硬化劑與混凝土的生成物填充了毛細(xì)孔
，使原來粗啞的表面變得光滑均一，光線的反射變得一致
；二是由于硬度和密實(shí)度的提高
，表面經(jīng)摩擦產(chǎn)生亮度。日常的使用和維護(hù)會(huì)使光澤漸漸出現(xiàn)
，經(jīng)優(yōu)質(zhì)硬化劑處理過后的地面
，在使用幾個(gè)月后，就會(huì)出現(xiàn)理石般的光澤
，若使用機(jī)械拋光的方法
，光澤可立即呈現(xiàn)。
結(jié)論是
，液體硬化劑并不能直接使地面出現(xiàn)光澤
，只是通過使混凝土地面表面變得密實(shí)，讓地面具備了發(fā)亮的條件
，日常使用
、清洗維護(hù)、或機(jī)械拋光這些因素才能使這些光澤表現(xiàn)出來。
以“理石般的光澤”作為賣點(diǎn)來宣揚(yáng)液體硬化劑
，在現(xiàn)時(shí)情況下帶來很多誤區(qū)：一方面是一些心理預(yù)期很高的業(yè)主面對(duì)剛剛施工結(jié)束后看起來并無明顯變化的地面大失所望
；另一方面是硬化劑廠商或施工單位為追求光亮，把研磨拋光作為必備工序
，使一些劣質(zhì)硬化劑產(chǎn)品得以魚目混珠
，大行其道（研磨拋光使得用不同硬化劑產(chǎn)品處理過的地面，在施工結(jié)束后的初期看起來并不明顯區(qū)別
，其優(yōu)劣要幾個(gè)月或一兩年內(nèi)才能體現(xiàn)出來）
。
一味追求光亮，對(duì)液體硬化劑產(chǎn)品來說是舍本逐末
，這類產(chǎn)品真正的作用是防塵
、硬化、密封和耐磨損
，光亮是附帶效果
。對(duì)打算采用此類產(chǎn)品的業(yè)主來說也要清楚，液體硬化劑產(chǎn)品是功能性大于美觀性
。
滲透深度：液體硬化劑的滲透深度是個(gè)相對(duì)的概念
，一般用作對(duì)比試驗(yàn)的基礎(chǔ)，是在使用C25以上的混凝土澆筑
，經(jīng)多次機(jī)械提漿及竣光
，并得到合理養(yǎng)護(hù)的地面。一般這樣的地面水的滲透率不超過每平方米1000毫升/小時(shí)
；在疏松粗糙的不合格地面上
，液體材料會(huì)無限滲透
，在此前提下的滲透深度沒并有比較意義
。
研磨及拋光：研磨拋光（Diamond Polishing）是液體硬化劑地坪的一種處理工藝，可以作為前處理
，如研磨掉混凝土地面浮漿及松散層
，或是作為后處理，在液體硬化劑地坪施工結(jié)束一段時(shí)間后
，對(duì)地面進(jìn)行拋光
。
這種工藝適合舊地坪改造、露骨料藝術(shù)地坪
、或是業(yè)主希望液體硬化劑施工后即刻出現(xiàn)光澤的情況
，
是一種可選工藝，而不是液體硬化劑地坪的必備工序。
?
在線客服
服務(wù)電話
微信二維碼
深圳總部
